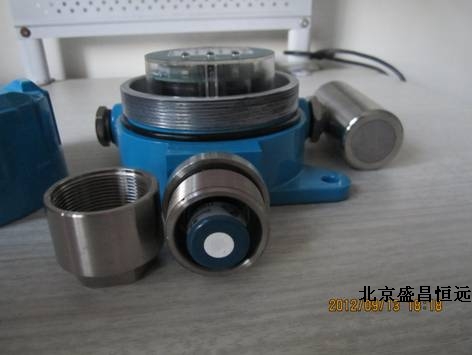

固定式CO检测报警仪 1、 外观 采用LCD液晶显示和红绿黄三色指示灯,外壳采用通用铝制隔爆壳体;传感器探头采用不锈钢护罩;外接不锈钢材质声光报警器,报警声音大感觉刺耳。声光报警器也是全防爆密封防尘。 2、 内部结构 采用模块化设计,插拔方式安装,传感器,及声光报警器接口区别明显一目了然。预留两个接口“有源”表示 报警器提供24V电源,可以接声光报警器;“无源”表示一个常开的继电器开关,可以接电磁阀排风扇等。电路板采用贴片元件整齐简单维修方便。
这是接线后的图片,采用三线制 两根24V电源,另外一根4-20mA电流信号线。 3、 显示效果 左图显示开机瞬间的状态,LCD液晶显示,三色指示灯指示报警器的工作状态,右图显示当前气体浓度状态,绿灯亮表示工作正常,报警时红灯亮,故障时黄灯亮。 4、传感器探头 CO 传感器采用4系列,日本根本传感器,正常使用寿命至少2年。传感器插拔方式,更换方便。 本报警仪具有自动归零功能,所以不会出现零漂,具有温度补偿及衰减补偿所以只需要1年校准一次。 |
